地下工程三维地质力学模型试验系统

公司产品涵盖金属材料检测与非金属材料检测，品种达一百多个。土木工程类高校用到的：大型多功能结构试验系统、岩土工程试验系统、自平衡反力架、力学模型试验系统、电液伺服疲劳系统、高温高压应力腐蚀试验系统、千斤顶检定装置等。另有全系列产品：电子wanneng试验机系列；液压wanneng试验机系列；压力试验机系列；扭转试验机；弹簧试验机；冲击试验机、摩擦磨损试验机、钢绞线锚固松弛试验机；电缆绳索卧式拉力机系列；动静疲劳试验机系列、橡胶支座压剪试验机系列；大吨位力学加载压力机；飞机起落架检测系列；绝缘子检测系列；特殊定制大型试验系统。国家电网：风电叶片疲劳加载综合测试系统、风电机组叶片疲劳加载综合测试系统、风电叶片双轴疲劳加载系统、风电叶片面向旋转疲劳加载系统、风电叶片两点疲劳加载系统等。

1.深地环境多尺度模拟平台微震监测系统

主要功能：数据采集器分辨率：24bit,数据采集器采样率:可设置，范围为3-192000sps,数据采集器带宽: 0.24fs，0.45fs, 数据采集动态范围: 147dB@50sps，118dB@48000sps，信噪比：110db，系统组成: 多台站网络式或独立台站记录数据，系统授时：GPS/ATU授时，通过CAT5以太网授时，数据记录模式：连续或STA/LTA触发阀值模式，系统通讯：WOE，10/100BaseTX，光纤，TCP/IP，DSL，无线以太网，光纤，串口调制解调器，电源要求电压：220V AC，数据采集耗电量：2~4W，监测台站防水性：满足IP65以上标准，系统工作温度：-10℃～70℃，系统其它指标：支持应力、温度和倾斜等非震信号采集有远程控制和诊断功能，微震传感器：固有频率为14Hz，无阻尼灵敏度为80V/m/s，极限位移为0.5mm，监测频率范围为8～2000Hz。

2.深地环境多尺度模拟平台超重模拟系统

主要功能：1) 离心机zuida容量：150g.t；

2) 旋转半径：3m（吊篮平台至转轴），有效负载半径：2.6 m；

3) 整个土工离心机系统只需要在一楼一层楼就可以放置，不需要修建地下室，上仪器舱zuigao高度不超过2.8m，以保证能够安装在已有实验室内；

4) 有效负载尺寸：W=1.0 m（圆周方向），L=0.9m宽（运行垂直方向），H=1.2m高（运行径向）；

5) 运行中的自平衡能力：+/-30kN，平衡分辨率：+/-1kN；

6) 再生变频器：容量为200kW，385A；

7) 转臂不平衡力监视：当不平衡力大于离心机zuida容量5％时，离心机报警并自动停机；

8) 液压接头组：4路，气/水/油，10bar，10～50°C；

9) 光纤旋转接头：双通道，单模，额定转速1000RPM；

10) 64通道数据采集系统，可以采集应力/应变/加速度等传感器信号；

11) 作动器荷载不低于10kN，可互换行程300mm、100mm和50mm的缸体；

12) 可编程控制的数字伺服驱动器，通过预先编好的配置文件发送运动命令，通过以太网通讯进行模拟控制或交互控制；

13) 一套温度控制系统，可以在离心机模型模拟因季节和昼夜交替引起的温度周期性变化，研究冻融循环等对路基的影响；

14) 温度控制范围：-20~50℃；

15) 降雨控制系统及多级水-气混合撒雨器：要求能够在离心振动台上工作，其中撒雨器具有防风能力，撒雨过程中确保雨滴全部落入模型箱内；

16) 一套水、气多用旋转接头，用于满足降雨设备工作需要，离心机主轴和转臂内部的管路布设方案，不与离心机其他管路发生干涉；

17) 降雨系统的旋转接头与压力供应装置：离心加速度100g；气压2Mpa；水压5Mpa；18) 超重力降雨模型箱：其中刚性箱与撒雨器可分离，要求一面侧壁透明，以方便视频观察，模型箱净空高1.0m、长0.8m、宽0.4m，离心加速度50g，挠度变形小于1mm；19) 一套视频监控系统，用于超重力离心机的视频安全监控，如减速器与驱动电机、驱动器控制间、冷却空调室等；

20) 监视器能同时显示全部监视画面，对任何一幅画面进行独立设置和切换，并根据需要在任意时间对录像图像进行选择性回放；

3.深地环境多场耦合真三轴模拟系统

1）主要功能：高温高压真三轴试验、单轴压缩试验、三轴压缩试验、动三轴试验、蠕变试验、疲劳试验、高温试验、高温高压三维声发射成像分析试验 、脉冲衰减渗透试验、巴西试验、三轴水压致裂试验、变角度剪切试验。高压压力室密封不需要用螺丝，高效安全：三向均为刚性加载，进行高温高压真三轴测试 独立控制σ1,σ2,σ3 (σ1≠σ2≠σ3) 或者ε1，ε2，ε3既可以做高温高压真三轴试验，也可以做三轴试验、动三轴试验；

2）技术参数：（1）三向均为刚性加载板加载，（2）三个方向应变测量，六支LVDT传感器，量程：2.5mm,精度0.25%；（3）高刚度加载架：10x109N/M；（4）轴向加载范围：2500kN；（5）中主应力(σ2)/zuixiao主应力(σ3)：70MPa；（6）温度：常温-200℃；（7）围压/孔压：210MPa；（8）一键密封技术，压力室无须上螺丝；（9）三轴法向动态加载频率：10Hz；（10）真三轴试验试样尺寸：50*50*100mm， 常规三轴：zuida试样尺寸直径100mm （11）高温高压三维声发射成像分析试验，脉冲衰减渗透试验，可实现超低渗透、液体或气体的渗透，功能模块：巴西试验、三轴水压致裂试验、变角度剪切试验。

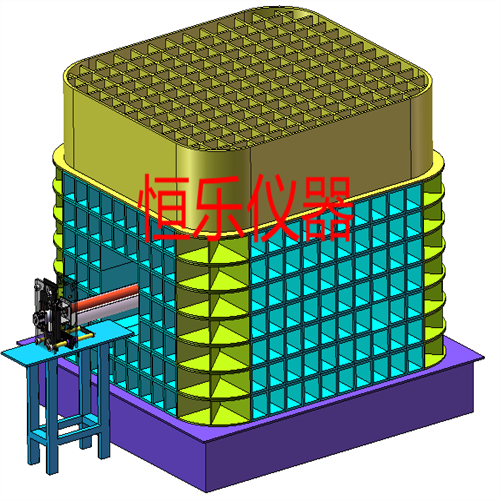

地下工程三维地质力学模型试验系统

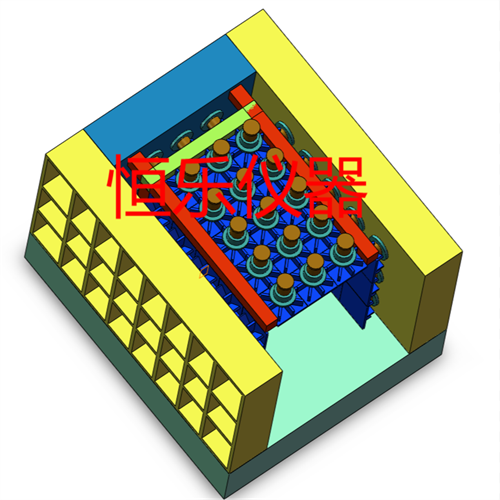

地下工程三维地质力学模型试验系统

核心技术指标

u 内部尺寸：长1.6m *宽1.6m *高1.6m的立方体试样（可以定制尺寸）

u 该系统由自平衡反力框架、伺服油源、通道协调加载控制软件、电气控制系统、伺服作动器组成。

u 采用压强传感器测力，采用拉线式位移传感器测量位移。

u 系统采用4个电液伺服测控箱、4组电磁伺服阀组和HLXK-Test测控软件组成4通道电液伺服测控系统，能实现对多路伺服作动器的压力进行闭环控制。具有控制精度高、适应性强、长期稳定性好等特点。

u 设备占地尺寸约：长×宽×高3500×3200×3500；

u 油缸作动器数量：20套

u 加载行程：120mm；

u 油缸满量程对应的压力：0.1-60Mpa

u 采用高精度力传感器和位移传感器测量。

u 测量范围1%-10%以内，控制精度为0.01Mpa；

u 测量范围10%-100%以内，控制精度为0.001Mpa；

u 控制通道数量：4通道（可以定制）

u 实现以面为单位的加载，左右、后部、上部四个面均为同时工作；

u 可实现4个加载面分步骤逐步开始加载，例如先围压后顶压；
