一、优势：

　　1、 主机为框架式结构，300kN加载油缸水平置于主竖梁。

　　2、设计水平承载力300kN，过载能力30%。

　　3、水平加载油缸可通过移动滑板上下调整，方便对立柱不同点位加压。

　　4、水平加载油缸前端配有关节支座，在试样不平整时，方便自动找正。

　   5、反力架横梁上布置有对称吊耳，方便采用起重机吊装方式移动；也可以采用叉车移动。

　　6、反力架采用铰制螺栓固定式结构，保证反力架的结构刚度及试验过程中竖梁保持锁止不动。

　　7、配备油缸约束构件，满足对高度调整时油缸位移约束的要求；方便后期更换。

         8、主要安装面预留安装接口及功能扩展接口。

　　9、主基座大梁采用箱型截面设计，跨中承载力300kN.

　  10、所有钢构件均采用Q345B 结构钢，符合国标检测标准，各连接面均进行机加工。

　二、组成

     多功能反力架加载系统，主要由加载龙门框架、伺服直线作动器、一套恒压伺服泵站、全数字单通道伺服控制器及计算机打印机、相关试验软件、其它必要的附件等组成。

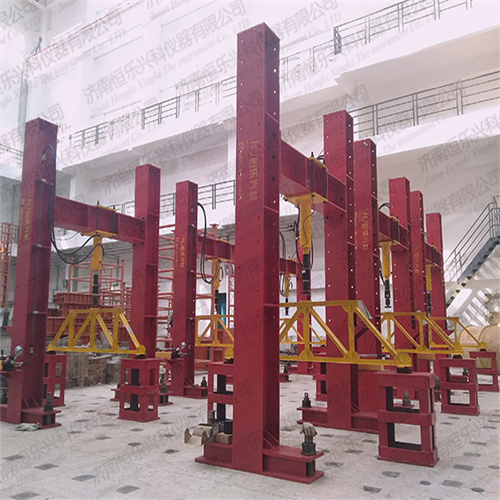

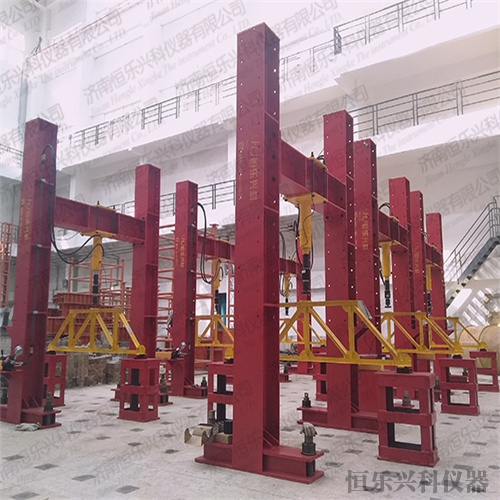

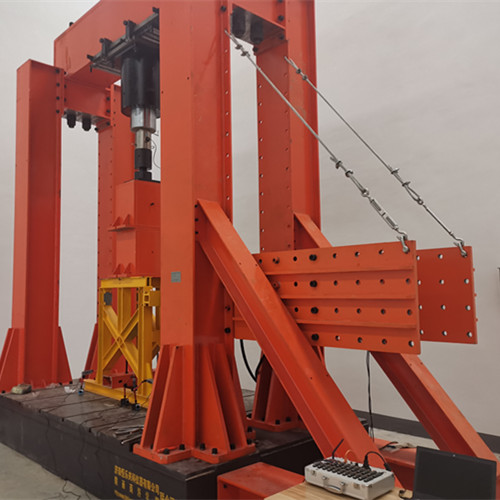

　　1、主机：主机为2立柱龙门框架式结构，伺服直线作动气上置于龙门架横梁。龙门架纵、横向梁上布置有对称吊耳；升降调整采用起重机吊装方式调整；活动梁采用铰制螺栓固定式结构(立柱孔配铰)，保证纵横梁的水平精度及试验过程中横梁保持锁止不动；龙门框架安装在地面，采用锚杆固定。负荷传感器安装在作动器下端面，用于测量试验负荷。负荷传感器采用轮辐式传感器。

　　2、反向架主体，包括反向架上梁、反向架下梁和二个反向架连杆，反向架上梁、反向架下梁水平设置且二者长度方向的两端之间通过反向架连杆连接；

     3、加载件，加载件的顶部连接设置于反向架下梁的中部，加载件上设置有加载凹槽，加载凹槽在其长度方向的两端开口设置，加载凹槽在其宽度方向的侧面与竖直方向倾斜设置。

  公司产品涵盖金属材料检测与非金属材料检测，品种达一百多个。国家电网：风电叶片疲劳加载综合测试系统、风电叶片双轴疲劳加载系统、风电叶片面向旋转疲劳加载系统、风电叶片两点疲劳加载系统。土木工程类高校用到的：电液伺服疲劳系统、大型多功能结构试验系统、岩土工程试验系统、自平衡反力架、千斤顶检定装置等。另有全系列产品：电子**试验机系列；液压**试验机系列；压力试验机系列；扭转试验机；弹簧试验机；冲击试验机、摩擦磨损试验机、动静疲劳试验机系列、橡胶支座压剪试验机系列；大吨位力学加载压力机；飞机起落架检测系列；绝缘子检测系列；特殊定制大型试验机等。

  目前公司销售网络已遍布全国各地，服务网点涵盖了全国内的科研单位、211院校、制造企业、航空航天、交通运输等行业，为用户提供快速及时的售后服务！
