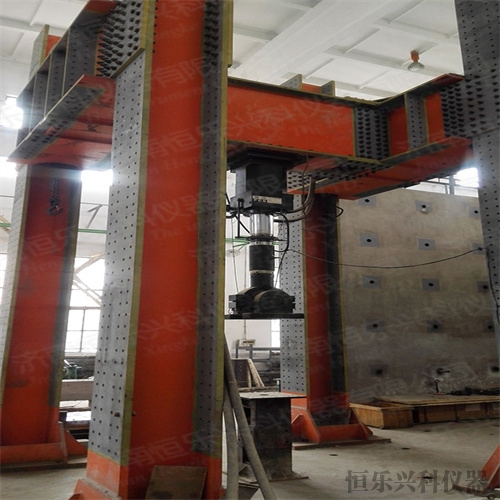

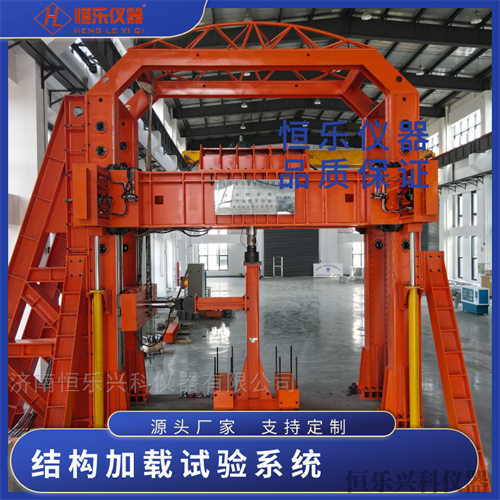

反力架试验装置

反力架试验系统

反力架试验系统

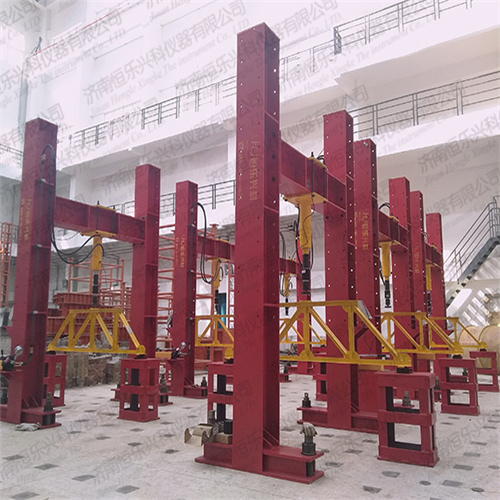

      主要用于模拟现实中混凝土、道路、桥梁加载试验和土木工程相关专业科研试验，可方便对桥梁、混凝土梁，钢结构桁架等构件进行结构性能试验，也可进行柱类、梁类、桁架类、框架类、节点类试验。

一、组成

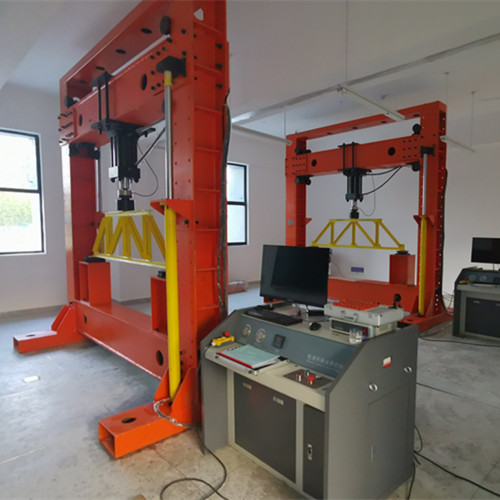

    该系统主要由主框架、加载移动装置、限位装置、试件等部分组成，可进行多种梁、柱试件的稳定实验。

二、技术参数

1、主框架：铝合金型材底梁、四柱式移动框架结构，移动框架及加载支座沿底梁任意调整位置，并在任意位置锁紧进行加载。加载装置可沿立柱按模数调整高度，可对高度600-1200mm的试件进行加载。实验空间不小于1600×180×500mm。

2、电动伺服控制系统：静载力不小于50kN，运动频率0-1Hz，工作行程不小于200mm。

3、传感器：量程不低于50kN，线性度：不低于0.05/百分。

4、柱支座：柱顶采用拉簧式万向球铰，柱底采用单向圆柱铰，承载力不低于50kN。

5、梁失稳支座：含加载支座及限位装置等，承载力不低于50kN。
