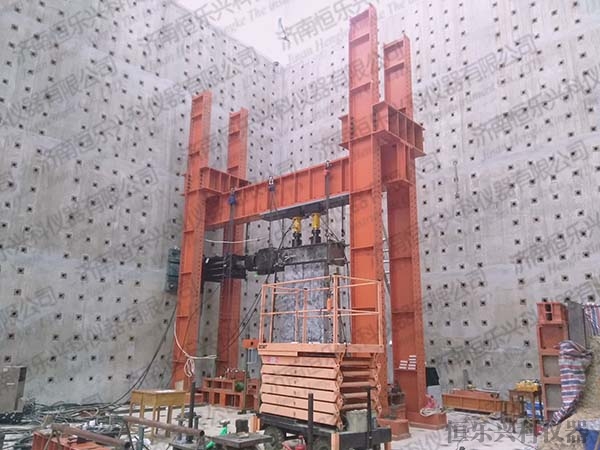

1.300KN结构工程梁柱教学试验系统主要用于土木工程相关学科的机械荷载试验和科研试验。可方便墙体、混凝土梁、钢结构桁架等构件的力学性能试验，以及柱、梁、桁架、框架、节点的试验。

2.反力架内部净高2.4m，立柱内部净距2m；加载梁和底座的设计承载力大于300KN；梁的横截面高度不小于300mm，竖筋应均匀分布；底座顶部预留两排安装孔；钢结构表面应涂防锈漆。

标准配置2个短柱承台，承台高度500mm，承台下板预留与底座的连接接口。

主要技术参数：

1.嘴大轴向压缩力：10000kN。

2.负载精度：优于±1%（1%-100%F.S.）。

3.位移精度：优于±1%F.S。

4.位移分辨率：0.001mm。

5.压缩空间范围：0-5000mm。

6.柱之间的净距离：X方向为1100mm，Y方向为680mm。

7.立柱直径：220mm。

8.吊梁方式：电机链轮链传动机构。

9工作活塞上升速度：0~55mm/min（可调）。

10主执行机构结构形式：单杆双作用结构。

11执行机构Zui大轴向压缩力：10000kN。

12执行机构嘴大轴向拉力：3000kN。

13主执行机构Zui大行程：300mm。

14下压板小车尺寸：2400 x 1000 x 200mm。

15下压板小车的运动方式：电机驱动。

16外形尺寸：7500x2000x1400（高x宽x深）mm。

17液压系统流量：20L/min。

18Zui高工作压力30MPa。

19控制功能：电液伺服控制，可实现力控制和位移控制，两种控制方式可平滑切换。

20辅助试验装置：与下压板小车配套使用的刀刃铰链支架、柱端铰链支架、梁端铰链支架等。
