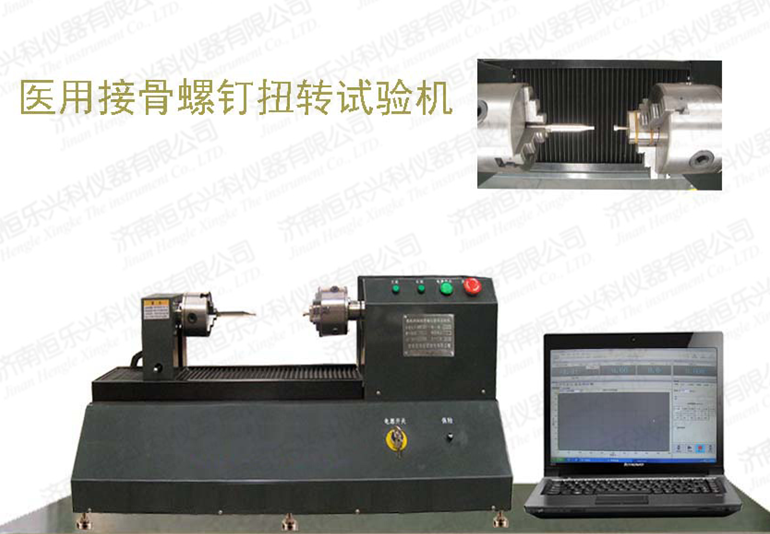

微机控制电子式力学扭转试验机

微机控制的电子机械扭转试验机

试验机的功能描述

1.微机控制的电子扭转试验机、计算机屏幕显示、hlxk试验数字数据采集控制系统和全数字交流伺服系统构成闭环控制。传动采用行星摆线针轮减速器，具有载荷均匀、稳定、无冲击、数据采集和控制准确等特点。

2.测试功能：win7/10中文操作平台具有变结构PID参数调整功能，实现扭矩、扭转角、扭变形的全闭环控制。使用具有图形界面的窗口操作系统设置显示屏和操作面板；可设定试验速度和各种控制参数；可实时显示基本测试结果（断裂值和峰值）；可实时显示各种相关参数图形；可实现系统诊断并显示诊断结果。试验机实现了分级管理权限。不同的用户可以进入不同的管理界面，具有三级用户管理权限。

3.整机采用进口全数字交流伺服控制系统和hlxk测试数字数据采集处理系统，光电编码器采集样品扭转角。

试验机主要技术参数：

1.扭矩：500nm；

2.试验机精度等级：0.5；

3.扭矩测量范围：1%-100%F.S；

4.扭矩指示的相对误差：在指示的±0.5%范围内；

5.扭矩分辨率：扭矩的1/500000（整个过程不变）；

6.扭转角测量范围：0-99999°；

7.扭角指示的相对误差：在指示的±0.5%范围内；

8.扭力仪扭角分辨率：0.0045°

9扭力仪扭角指示相对误差：指示值±0.5%以内

10扭转角分辨率：0.01°；

11扭转速度：1-720°/min（无级调速）；

12扭转速度相对误差：设定值±1%以内；

13夹头间距：650mm可调

14样本量：φ6-φ20mm

15寄主重量：约820Kg

16往复扭转间隙：不大于3°

17电源电压：AC220V 50Hz
