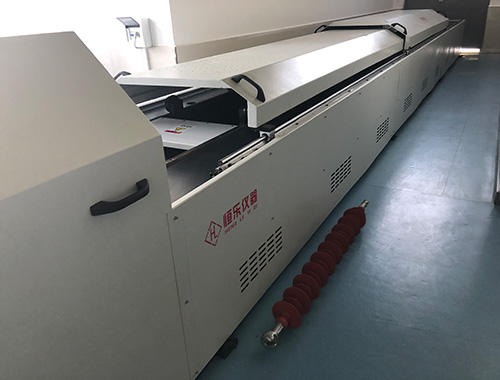

绝缘子卧式拉力试验机

绝缘子卧式拉力试验机

  • 所属分类:国网电力绝缘子领域
  • 浏览次数:
  • 发布日期:2021-03-17 16:29:21
  • 产品概述
  • 性能特点
  • 技术参数

 一、绝缘子卧式拉力试验机试验依据:

1、GBT 775.3-2006; 绝缘子试验方法 第3部分机械试验方法

2、GBT 1001.1-2003 标称电压高于1000V的架空线路绝缘子 第1部分 交流系统用瓷或玻璃绝缘子元件——定义、试验方法和判定准则

3、GBT 4056-2008 绝缘子串元件的球窝连接尺寸

4、GBT 19519-2004 标称电压高于1000V的交流架空线路用复合绝缘子--定义、试验方法及验收准则

5、GBT 22709-2008 架空线路玻璃或瓷绝缘子串元件 绝缘体机械破损后的残余强度

二、重要特点:

1、实现绝缘子的拉伸试验,全面检测绝缘子的力学性能。

卧式框架结构,高刚性、高稳定性的负荷机架。

2、穿销式空间调整结构,高强度、高精度定位销,快速定位。

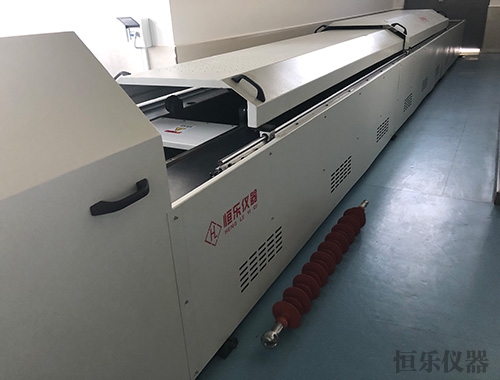

绝缘子卧式拉力试验机


3、伺服测控系统,自动、手动、定荷操作;载荷保持、应力-应变控制、循环控制及自编程控制等多种控制方式。

4、高精度测力器,线性宽,稳定性好,保证载荷的测力精度。

5、独特设计的安放、定位、调整机构。

6、双控双向液压油缸,快速试验,快速返回。

7、多重保护功能: 软件和硬件两级保护;试验力过载保护;过流、过压保护;液压缸限位保护;液压系统过载溢流保护;试样破断时安全保护/防护网;操作提示向导保护;试验结束自动保护。

8、测控系统:

8.1: 全数字闭环、多通道、多功能、易操作的HLXK-test 测控软件;实现试验力、试样变形、活塞位移和试验过程的闭环控制及等速应力、等速应变、等速试验力、等速位移、试验力保持、位移保持等控制功能;


序号

名    称

项    目

招标人要求值

1

机电负荷试验机卧式拉力试验机

电源电压等级

380V±10%、50Hz

油缸位置

卧式拉力试验机一段

额定力

1000kN

准确度等级

ISO  7500 0.5级或ASTM E4

行程

≥8000mm

框架间距

≥700mm

电压发生器

电压150kV(5-150kV电压连续可调)

加载控制速率

≤0.1N/s

位移控制速率

≤0.001mm/min

2

控制系统

控制模式

手动阀控制与电液伺服2种控制模式

控制系统硬件

1. 手动阀控制;2、微机控制电液伺服控制,数据采集系统分辨率不低于500000码

电脑

I5处理器(主频≥2.5GHz),4G内存,2G独显,1T硬盘,19寸液晶显示器,满足运行的主板。

联锁保护

具有过载、超限、位置、断电、过速、过流、过压、欠压、过热、油压过低等保护功能且具有指示或者报警等安全保护方式

动作保护

紧急停止按钮

数据采集频率

≥1000 Hz

闭环控制速率

≥1000 Hz

力测量范围

≤4%~100%FS (全程不分档)

恒速应力控制范围

满足GB/T 775.3-2006中机电破坏负荷试验、拉伸破坏负荷试验、GB/T  22709-200中残余强度试验、GB/T 1001.1-2003中机械试验相关要求

主油缸活塞加载恒速位移控制范围

0.5~300mm/min

位移测量分辨率:0.001mm

3

软件

多功能测试程序

加载曲线设计

拉伸程序

拉伸过程设计

数据输出

自动计算各材料性能指标并绘制各种曲线

4

其他

夹具

10-60t盘式绝缘子装卡夹头、

绝缘子的配套连接金具含:球头、球窝

数据输出打印系统

HP彩色打印机


标签
