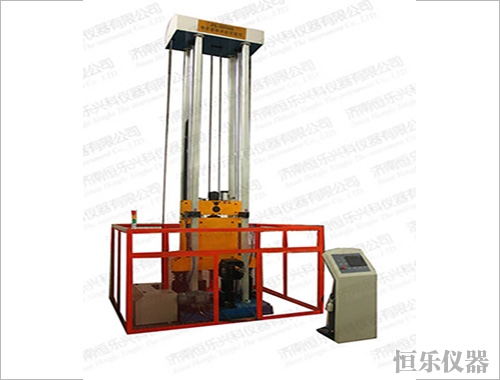

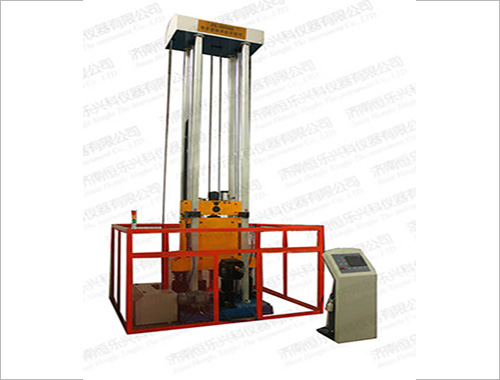

仪器化落锤冲击试验机

JL仪器化落锤冲击试验机可用于对钢管、金属材料和非金属材料标准及非标试件的落锤冲击试验。

主要技术指标：

1、依据标准：GB/T8363-2007《铁素体钢落锤撕裂试验方法》。

 参考标准：（1）API5L3美国石油学会建议方法；

（2）ASTM E436-80铁素体钢落锤动态撕裂试验标准方法；

（3）ASTM E604-83金属材料动态撕裂标准方法。

2.主机系统：

1)主机系统是由两根圆形滑柱、四根方形立柱、顶板、底座、缓冲装置、落锤、落锤提升机构、挂脱锤机构、安全防护装置等组成。

2）机架坚固，连接可靠：滑柱、立柱与底座垂直，可以方便地对滑柱进行清洗润滑；安全保险机构及安全防护网确保人身安全，可靠耐用；减震的缓冲装置有效耐用；挂锤及脱锤机构灵活可靠。

3）主机的主要技术参数

a)冲击能量：30000 J；

b)冲击高度：≤ 3000mm；

c)冲击速度：≥ 7.6m/s；

d)高度测量误差：≤ ±10mm；

e)锤刃硬度：HRC58～62；

f)支座硬度：HRC58～62；

g)锤刃中心与支座中心偏差：≤±1.5mm；

h)试验机须配备防回弹系统防止二次冲击。在重力作用下不会发生脱钩意外，断电时也不会张开，配备检测和警示装置防止挂钩没有抓牢锤 头的情况发生；

i)适用试样规格：用户协商

j)AD转换器≥16bit；

k)采样频率:200kHz以上；

l)测力范围：待定

m)测速：≥ 8.67m/s；

n)防护门有自锁功能，在门打开的情况下，试验机会自锁，主要操作无效，从而防止误操作，保证试验人员的安全；

o)缓冲器专用锤体及砝码一套；

p)冲击力力值采集系统一套；

q)速度采集系统一套；

r)专用试验软件一套；

s)系统具有仪器化高速试验能力，配备高精度传感器，能自动采集记录冲击力-位移曲线，能自动分析主要冲击参数；

t)联想电脑一台；

u)激光黑白打印机一套；

v)试验机外形尺寸:约1500×1500×6000mm

w)电机功率: 2.2kw

设备主要配置

序号 设备名称 数量 备注

1. 主机底座  1套 品牌：济南恒乐兴科

2. 防二次冲击装置 2套 品牌：济南恒乐兴科

3.方形支撑柱 4根 品牌：济南恒乐兴科

4.导向滑柱 2根 品牌：济南恒乐兴科

5.挂脱锤机构 1套 品牌：济南恒乐兴科

6.冲击落锤 1套 （含冲击头部份）

7.落锤提升机构 1套 （含防护罩、电机等）

8.顶板顶罩 1套 品牌：济南恒乐兴科

9.防护网架 1套 品牌：济南恒乐兴科

10.电控箱 1套 品牌：济南恒乐兴科

11.配重块 1套 品牌：济南恒乐兴科

12.联想电脑 1套 品牌：联想

13.A4幅面激光打印机 1套 品牌：惠普

14.传感器 1套 品牌：济南恒乐兴科

精度：1级

15.数据采集系统 1套 品牌：济南恒乐兴科

采样频率1.2MHZ

16.拉线编码器 1只 品牌：济南开思

精度≤ 1mm

17.专用测控软件 1套 品牌：济南恒乐兴科

18.地脚螺栓 1套

19.调整斜铁 1套

20.专用工具 1套
