岩石三轴试验系统

2024-11-12 15:20:33

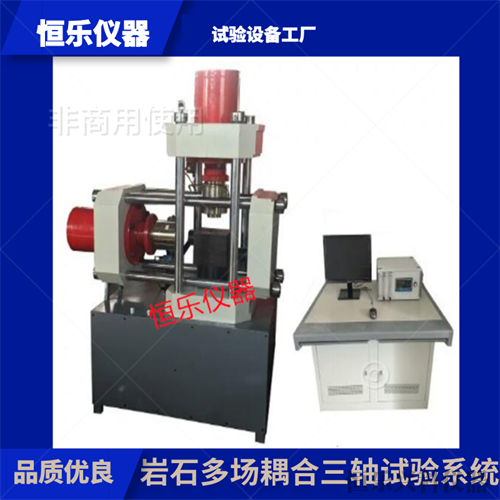

岩石三轴试验系统
详细介绍:

岩石三轴试验系统

岩石工程动静三轴实验系统

真三轴岩石剪切渗流试验系统

大尺度煤体非均布加载系统

岩石全应力多场耦合三轴实验仪

煤岩层三轴试验系统

真三轴力学试验系统

岩土工程动静三轴试验系统

岩石三轴流变试验系统

       岩石三轴试验系统可完成常温及高温环境下岩石、水泥砼等单轴/双轴压缩试验、蠕变试验、松弛试验、脉动试验。配置三轴压力室,进行三维应力下的压缩、蠕变、松弛、脉动等三轴试验,三轴压缩全过程应力应变曲线。

      可完成直剪试验、孔隙水特性试验、孔隙气体特性试验、岩石高温特性试验、岩石三轴伸长试验、岩石超高压三轴特性试验、温度-应力-渗流多场耦合试验等。

岩石三轴伸长系统


技术参数

1 .围压:

(1) 围压:180MPa

(2) 测量范围:2~100(%FS)

(3) 测量精度:±2% F·S

(4) 控制精度:≤±0.1%

2 .岩石试样尺寸,直径(mm)×高度(mm):φ50×100,φ25×50

3.水平直剪仪系统

3.1 水平直剪仪力传感器

(1) 试验力1000kN(1000kN负荷传感器)

(2) 有效测量范围(%FS):1~100

(3) 示值相对误差:±1%

(4) 剪切分辨力:1/5000000(全程分辨力不变)

3.2 剪切试样尺寸满足3种尺寸试样(长×宽×高:50mm立方体,70mm立方体,100mm立方体)

3.3 可实现剪切位移控制、剪切力控制等方式

3.4 活塞行程(mm):≥80

3.5 机器位移测量范围(mm):0~80mm

3.6 剪切位移传感器

(1)测量范围(mm):0~30

(2)位移传感器示值相对误差:±0.5%

(3)位移传感器分辨力:0.001mm

(4)控制精度:≤±0.1%

3.7 剪切全数字测控器应以原装控制器为核心,系统频率:2.5KHz,试验频率:50Hz;模拟信号分辨率:±700万码的高分辨率,可实现高清测量;

4.孔隙水加载系统

4.1 孔隙压力:100MPa

4.2 有效压力范围:2%~100%F·S(连续)

4.3 测量精度:≤±2% F·S

4.4 压力分辨力:1/5000000(全程分辨力不变)

4.5 蓄水量:≥600ml

5.CO2加载系统:

5.1 压力(Mpa):≥50

5.2 有效测量范围(%FS):2~100

5.3 示值相对误差(%):±1

5.4 气体压力分辨力:1/500000(全程分辨力不变)

5.5 测压元件:气压传感器

5.6 CO2加载系统结构与管路设置合理

6.高温系统

6.1温度测控范围:室温~160℃

6.2 波动度:±1℃

6.3 温度梯度:1℃/80mm

6.4 满足室温~160℃,围压不高于100MPa的孔隙水压及液渗试验。

7.控制方式:试验力、变形、位移三种,并且可以平滑切换

7.1 匀试验力速率(压力)(%FS/min):0.5~100

7.2 匀变形速率(%FS/min):0.2~100
