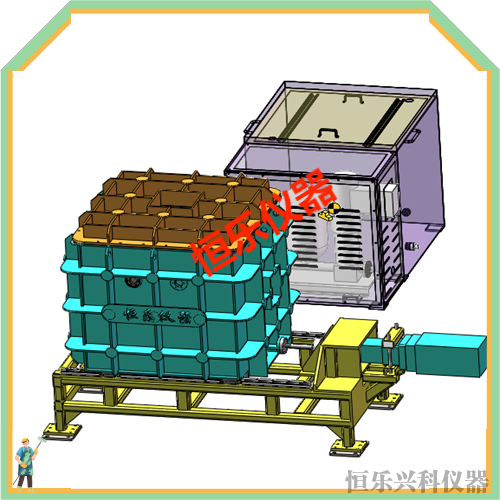

一、地下工程相似模拟试验系统

1.用途：可模拟深部岩体在高温度、高法向应力、高水平应力、高孔隙压力的条件下的强度与变形特性，得到岩体在高温高压多场耦合复杂条件下的抗压强度、抗拉强度、抗剪强度、弹性模量、体积模量、剪切模量、内聚力和内摩擦角、泊松比、渗透率、应力敏感性、动态岩石力学参数等；可实现三向不等压应力状态，模拟巷道开挖、爆破过程中对岩体的扰动，分析真三轴扰动作用下的力学及损伤行为，揭示真三维循环扰动对岩石渐变劣化损伤破坏机制；可测试蠕变和疲劳损伤性能，评价井下开采中巷道和采场围岩稳定性，软岩巷道和深部开采地压控制问题；可用于测试岩石在三轴加载的作用下的P波S波波速测试以及渗透性能试验，评价岩爆与突出动力灾害，矿井突水预测、预报及预处理，深部开采等问题。

2.功能要求；设备由数字式电液伺服闭环控制，可位移或应力控制，高压压力室密封采用抱箍卡拉，电控上下移动，安全物理锁紧。可进行高温高压多场耦合复杂条件下的三轴压缩试验、动三轴试验、蠕变试验、疲劳试验、渗透试验、超声波试验，还可以完成单轴压缩试验、巴西试验、水压致裂试验、变角度剪切试验，还可完成三向刚性加载的真三轴试验、CVA径向波速各向异性试验。另外还配备了声发射测试系统及3D静态DIC应变与温度场测量系统的功能模块。并且预留了升级功能接口。

3.技术要求；

1反力框架

1.1 框架刚度：10GN/m。

1.2 轴向力：1000kN，精度0.25%FS。

1.3 围压：100 MPa。

1.4 工作温度：室温~100℃。

1.5 伺服作动器：可调节油缸行程0-100mm。

1.6 动态加载力：500kN，频率5Hz。

1.7 水平滑轨：可移动和固定围压室。

1.8 配置钢化玻璃门。

2 真三轴（三向）应力加载。

★2.1试样尺寸：50mm x 50mm x 100mm（长x宽x高）。

2.2中主应力(σ2) : 40MPa。

2.3最小主应力(σ3)：40MPa。

2.4三个方向位移测量：量程：±2.5mm,精度：0.25%。

3 高压压力室

3.1工作温度：100℃。

3.2工作围压：100MPa。

3.3工作法向压力：1000KN。

3.4控制精度：0.1%FS。

3.5控制方式：具备流量控制和阶梯压力控制以及恒压控制三种方式。

4轴压伺服控制装置

4.1压力控制范围：0～1000kN。

4.2控制精度：0.1%FS。

★4.3控制方式：具备阶梯压力控制和恒压控制两种压力控制方式；具备位移加载控制和阶梯位移加载控制以及LVDT位移控制三种位移控制方式。

5 高温高向&环向变形测量装置

5.1围压室内轴向位移：2个LVDT传感器，量程0∽5mm，精度：0.25%FS。

6.配置要求；

1、反力框架，主机刚度10GN/m 1套

2、真三轴应力加载 1套

3、高压压力室 1套

4、轴压伺服控制装置 1套

5、高温高向&环向变形测量装置 1套

6、围压伺服控制装置 1套

7、孔压伺服控制装置 1套

8、高温控制系统 1套

9、液压动力源 1台

10、控制及试验软件 3套

11、三轴水压致裂试验模块 1套

12、巴西试验模块 1套

13、变角度试验模块 1套

14、三点弯曲试验模块模块 1套
