自动升降反力试验系统

2024-07-06 16:31:25

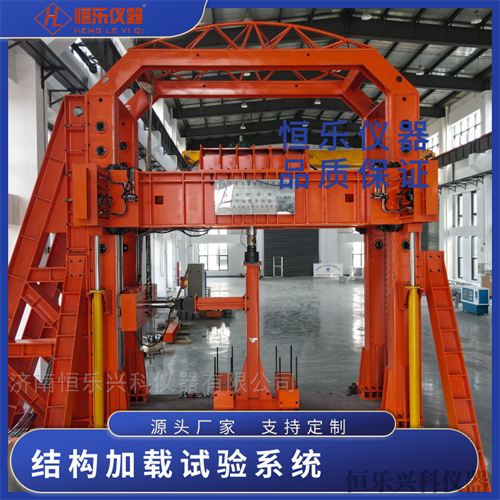

自动升降反力试验系统
详细介绍:

自动升降反力试验系统

全自动升降反力架试验系统

自爬升反力架试验装置

钢筋混凝土结构试验系统

20000kN多轴疲劳试验系统

钢筋混凝土教学试验系统反力架

500吨大型多功能结构试验系统

纤维混凝土力学试验系统-A

多功能结构加载试验系统

结构力学组合试验装置

加载反力大型试验机

钢筋混凝土结构实验系统

装配式建筑钢结构节点加载试验系统

加载反力试验系统

多功能结构试验系统HLYQ-DGN

结构混凝土综合试验系统

纤维混凝土力学试验加载系统


一、特点

    自动升降反力试验系统,脉动液压站性能稳定可靠,多通道同步加载或者单通道独立加载。脉动液压站工作原理采用“电动—机械—液压”能量转换系统,原理科学、结构合理、性能稳定、运转可靠、低能耗、低噪声、常温运行、无需水冷。

二、组成:

(1)3200mL大排量脉动液压站1套。

(2)PAM2.0全数字闭环控制器1套。

(3)主电机变频控制器1套。

(4)5000kN高响应低阻尼作动器1台。

(5)研华工业控制计算机1套。

(6)PMD2.0脉动液压站电气系统1套。

(7)WINPAM2.0脉动疲劳闭环测控软件1套。

(8)测量精度不低于0.01mm的高精度位移传感器1套。

(9)液压无缝钢管路连接系统2套。

(10)作动器行程安全保护装置2套。

(11)疲劳试验加载框架1套。

(12)作动器行程安全保护装置2套。

三、主要技术参数如下:

(1)水平静态试验力:20000kN;

(2)水平动态试验力:5000kN;

(3)竖向动态试验力:500kN;

(4)静态试验力值准确度:±1%;

(5)动态试验力波动度:2%Fs;

(6)系统工作振幅:10mm;

(7)系统工作压力:38MPa;

(8)位移测量范围:200mm;

(9)位移测量精度:无限分辨率,重复精度±0.002%FS,示值精度±0.02%FS;

(10)工作频率范围:无级连续可调,1—5Hz;

(11)高压脉动液压站脉动排量:无级连续可调,3200ml/循环;

(12)主轴转速控制:变频调速,稳速精度0.1%,转速变化率0.1%,测速精度1rpm;

(13)脉动排量测量指示:专有抗干扰脉动排量电磁测量数字显示技术,容量10

(14)试验次数测控:抗干扰电磁测量只读技术1次/转;

(15)脉动液压站主电机功率:55kW;

(16)脉动液压站主电机运行实际功率:15kW;
