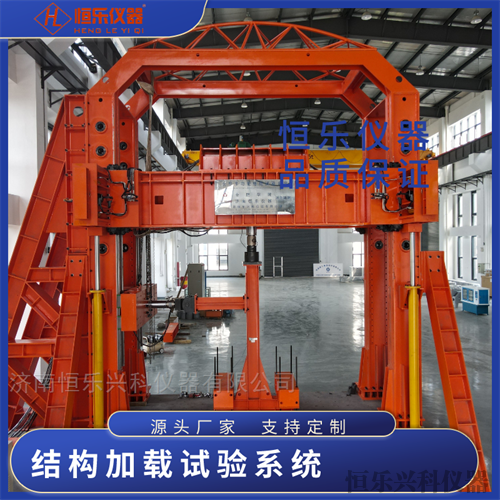

钢筋混凝土教学试验系统反力架
详细介绍:

钢筋混凝土教学试验系统反力架

500吨大型多功能结构试验系统

纤维混凝土力学试验系统-A

多功能结构加载试验系统

结构力学组合试验装置

加载反力大型试验机

钢筋混凝土结构实验系统

装配式建筑钢结构节点加载试验系统

加载反力试验系统

功能结构试验系统HLYQ-DGN

结构混凝土综合试验系统

纤维混凝土力学试验加载系统

力学装置试验检测服务

构件力学试验第三方检测服务

承接剪力墙结构加载试验服务

土木工程力学加载试验服务

大型多功能结构试验服务

力学性能试验测试服务

高强混凝土力学性能测试服务

结构混凝土综合试验服务

力学加载试验服务项目

工程力学加载试验服务项目

钢筋混凝土教学试验系统反力架

1、反力架采用龙门式结构,总高4.5米,立柱轴间距3米,可根据反力台座情况及要求适当微调上述尺寸;

2、反力架主梁的荷载能力按跨中动态加载±300kN设计,刚度控制指标优于1/1500;

3、立柱柱脚设计既可以配套用于槽道式反力台座,也可以配套用于锚孔式反力台座;

4、钢构件均采用Q355结构钢材料焊接,焊后去应力处理;

5、钢构件表面进行喷砂除锈处理,除锈等级达到Sa2.0级,构件经除锈处理后喷涂底漆;

6、立柱与主梁连之间采用8.8级摩擦型高强度螺栓连接,摩擦系数取规范最小值,能够满足±300kN动态加载需求;

7、反力架与反力台座之间采用10.9级高强度锚杆组件连接,双螺母锁紧,配方形厚垫板、垫圈等连接件;

8、配钢结构分配梁1根,长度1200mm,分配梁两端预留与专用固定铰支座和滚动铰支座的连接接口;

9、配短柱承台2个,承台下端板预留与反力台座连接接口,承台上端板预留与刀口铰滚动铰类试验装置标准接口;

10、配钢筋混凝土教学标准试件2根,含2种配筋形式并贴验证性应变片。

二、分配梁专用铰支座(1套)

含固定铰支座和滚动铰支座,分别安装在分配梁的两端。

三、简支梁梁端铰支座(1套)

1、标配固定端铰支座1个,滑动端铰支座1个;

2、固定端铰支座受压承载力500kN,双向旋转角度>±15°;滑动端铰支座受压承载力500kN,滑动行程大于±40mm;

3、标配保护装置,确保倒置安装或竖向安装时试验安全;

4、上下接触面采用双向防滑沟槽设计。

四、柱端铰支座(1套)

1、标配柱顶单向刀口铰;

2、标配柱底单向刀口铰,柱底刀口铰标配双向对中调节系统;

3、刀口铰受压承载力500kN,旋转角度>±15°;

4、标配保护装置,确保倒置安装或竖向安装时试验安全;

5、预留与钢结构教学试件柱端板安装接口。

五、分离式液压千斤顶(1台)

1、压力300kN,行程200mm;

2、活塞杆端预留与力传感器连接的接口;

3、千斤顶装有安全阀,防止油压过载;

4、标配千斤顶与反力架的连接装置;

5、配超高压快速插拔接头。
