一、大型长柱实验机

      长柱加载试验系统是用于测试和评估长柱材料和结构的强度和稳定性的设备。这个系统可以通过施加推拉力来加载长柱，并测量其在不同载荷下的变形、位移和应力等参数。通过加载试验，可以获取长柱的力学性能和破坏状态，从而为设计和工程应用提供准确的数据和指导。主要用于混凝土和钢结构构件的力学加载试验和相关专业科研试验，可方便对十字节点、空间网架结构、T型节点构件、等试样进行力学性能试验，自平衡方式。

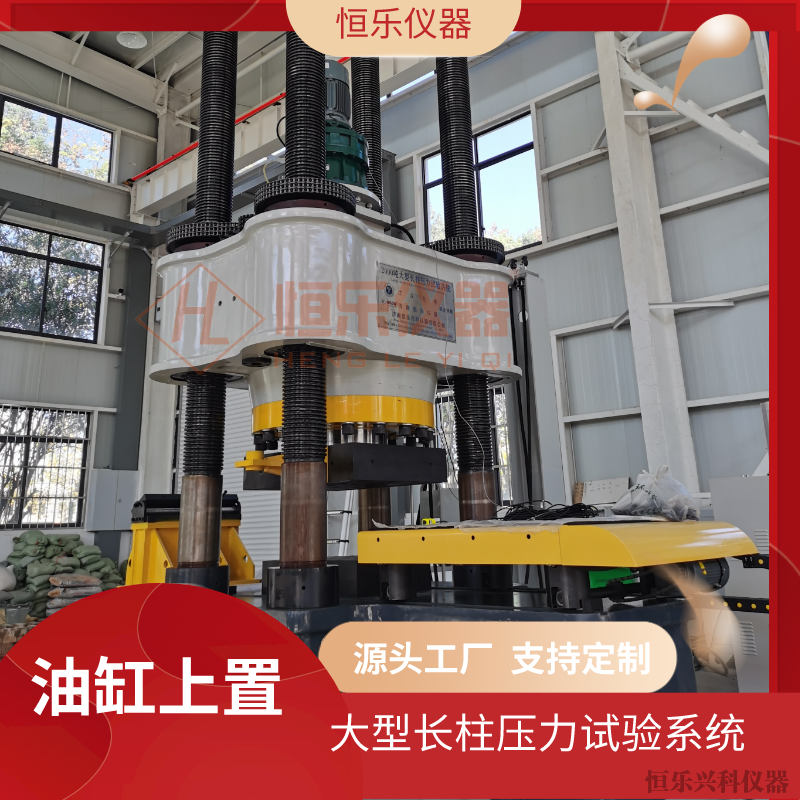

1)采用油缸上置式结构形式。

2)ZUIDA试验压力：10000kN,ZUIDA试验拉力3000kN,配有拉压球头。

3)试验力测量控制范围：百分之4～100F.S,采用高精度油压传感器。油压 传感器参数满足：精度为士百分之0.1F.S,过载能力百分之150F.S,零点温漂士 百分之0.01FS/℃,长期稳定性百分之0.1FS/年。

4)试验测力控制精度：优于百分之±1。

5)活塞行程：500mm;活塞升降速度：0～150mm/min。

6)位移测量范围：0～500mm,采用内置式磁致伸缩位移传感器；位移 传感器参数满足：分辨率0.001mm,重复精度百分之±0.001FS,非线性 度百分之±0.01FS,滞后<4μm,工作温度-40℃至+75℃;位移测量控制精度：百分之±1。

7)试验空间高度：5000mm,通过升降横梁无级可调，横梁升降速度：150mm/min,升降自动控制模块；采用四柱长柱试验机自反力主机，立柱间距约1350mm×1550mm。

8)底座尺寸4000mm×2200mm;对中心面对称距离误差1mm,底座按间距加工连接用锚栓孔，配备与试样固定连接螺栓，方便拉伸、压缩、弯扭、抗剪、扭转试验工装定位及固定。

一、功能

大型长柱压力试验系统主要用于对大型结构件、混凝土桥墩、钢结构柱、高性能柱、混凝土构件、钢管混凝土柱、混凝土立方体等长柱体试件的抗压强度、拉伸强度、弯曲强度等力学性能测试。

二、技术参数

1、压试验力：20000kN；

2、微机控制电液伺服；

3、试验高度空间：0.1-6000mm；

4、立柱形式：四柱式；

5、适用于混凝土梁、柱构件，构件截面为矩形或圆形；

6、试验力分辨力：1/500000（全量程只有一个分辨力，没有量程切换冲突）；

7、试验力测量范围：百分之1--100FS；

8、力示值精度：逐点百分之±1；

9、油缸活塞行程：400mm；

10、位移测量范围：0-400mm；

11、上下压板尺寸：长4000 x 宽1900 x 高700mm；

2000KN大型长柱试验机

大型长柱试验台

2000KN大型长柱试验系统

结构工程加载试验系统

土木工程结构试验系统

2000吨大型多功能结构试验系统

2000KN大型长柱试验装置

大型长柱压力试验系统技术方案

三、电液伺服油源

1) 系统压力：60Mpa；流量（20L/min）

2) 采用可变量油泵，具有不同工况的流量调节功能，以便实现节约能源，减少发热，降低噪音的效果；

3) 高压滤油器的过滤精度5μm，保证伺服阀、作动器在高清洁度环境下稳定工作；

4）伺服油源可以实现液压系统参数包括压力、油温、液位的数字化，带有以PLC控制器为核心的油源控制器，配液晶显示屏用于油源参数的显示和油泵电机的启停操作，同时，主控计算机可对智能油源进行远程监控和操作。

四、控制系统

1）包括工控机、控制器、数据采集和处理系统、配套软件包、控制柜、以及电缆线等；

2）三通道数字闭环运动控制器，可以实现作动器位置和力的闭环控制，每个作动器对应一个控制通道，可实现各个作动器同步、异步加载控制；

3）控制器具有即插即用的传感器技术：每个传感器通道可自动识别插入的不同传感器，并可立即使用，无须在软件中设置各传感器参数，避免的人为误操作带来的传感器损坏；
