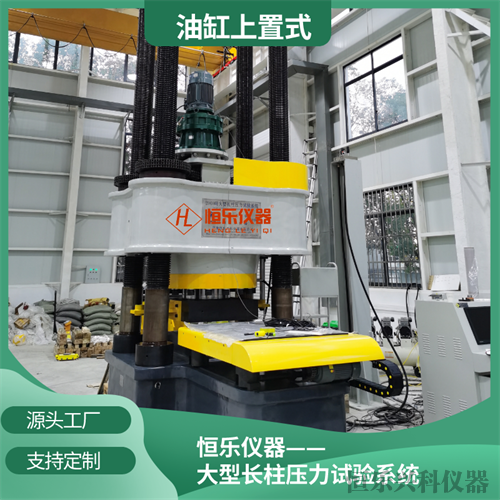

大型长柱压力试验机

一、功能

       用于土木工程结构抗压试验研究，为混凝土材料、金属材料、非金属材料 （包含复合材料和高分子材料） 及其组合的材料及结构件受压测试提供高准确性和便捷测试。

二、设备的主要组成

1、主机部分：底座、横梁、丝杠、上压板、下压板（送料小车）、电动移动、横梁升降马达、油压传感器、拉线式光电编码器。

2、油源部分：油箱、低噪音内啮合高压齿轮泵、 油泵电机、ABB 电机、伺服阀。

3、其他：电气控制柜、控制器、主要电气元件、试验软件、压力试验机专用软件、计算机、打印机、随机技术资料和备件。

DY-1000KN型长柱试验系统

2000KN大型长柱试验装置

大型长柱试验系统

二、具体技术(参数)要求如下：

1、试验力：20000kN；

2、试验力测量范围：百分之二～百分之一百F.S；

3、试验力测量精度：试验力示值的百分之±1；

4、试验分辨力：1/500000。

5、力测量方式：20000kN 负荷传感器直接测量；

6、油缸空载位移速度：40mm/min，无级可调；

7、油缸行程：600mm；

8、活塞直径：Ф900mm；

9、位移测量范围：600mm；

10、位移测量精度：百分之±1F.S；

11、试验调整空间（上下压板之间距离）：0～3800mm，无级可调；

12、试验空间净高：3800mm；

13、上压板尺寸：1200mm×1200mm（长×宽）

14、下压板尺寸：1200mm×1200mm（长×宽）

15、试验空间净宽：1300mm

16、试样送料小车：采用电机驱动方式；

17、横梁升降速度：170mm/min；

18、等速试验力控制范围：百分之0.1～100F.S/min

19、等速位移控制范围：0.5mm/min～40mm/min；

20、恒试验力、恒位移控制精度百分之±1设定值；
