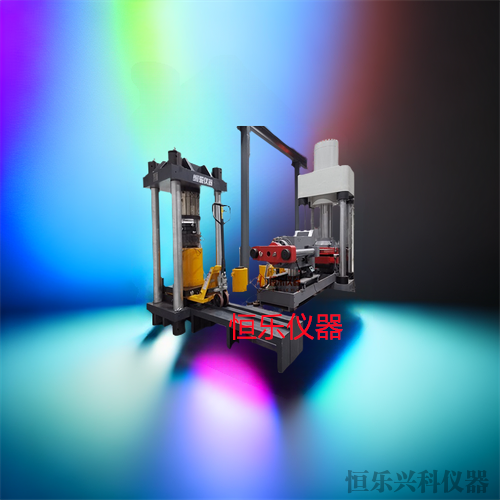

电子压剪试验加载系统

用途：
该机主要适用于检测公路桥梁板式橡胶支座成品的力学性能试验，是公路桥梁、橡胶支座生产企业和交通质检结构理想的试验检测设备。能满足《GB/T2611-92》、《JT/T4-2004》的要求。

1.组成

试验机由20000kN 压力试验装置、4000kN 剪力试验装置、1200kN 转角试验装置、伺服液压系统、微机伺服测控系统、数据采集系统、微机显示系统等组成；

(1)20000kN压力试验装置采用下置式柱塞油缸、框架式主机。

(2)4000kN 剪力试验装置由双作用伺服剪切油缸等组成，各组成部分均应采用优质、合理的材料、加工工艺和工序进行加工制作，油缸应采用先进密封圆和密封技术。

(3)1200kN转角试验装置由双作用伺服油缸等组成，各组成部分均应采用优质、合理的材料、加工工艺和工序进行加工制作，油缸应采用先进密封圈和密封技术。

(4) 采用先进液压伺服技术系统对流量、方向和试验力实施控制，可实现等速试验力、等速位移、试验力、保持、位移保持等伺服控制。

2.水平向加载系统

(1)试验力：试验力4000kN, 试验力分辨率0.1kN;

(2)测力方式：高负荷传感器测力；

(3)试验位移：油缸行程0-300mm

(4)位移及变形测量：高光栅式数字位移传感器/容栅测微传感器；

(5)摩擦板尺寸：1500mm×1500mm；剪切板尺寸：1500mm×1500mm

3.垂直向加载系统

(1)试验力：试验力20000kN, 试验力分辨率0.1kN;

(2)测力方式：高负荷传感器测力

(3)试验位移：油缸行程300mm;

(4)变形测量：高光栅式数字位移传感器/容栅测微传感器

(5)试验空间：4000mm;上压板尺寸：1500mm×1500;小车压板尺寸：1500mm×1500, 采用电动方式进出，有辅助试样安装时双向对中的设计；

(6)等速试验力控制范围：0.5kN/s～30kN/s ;

4.转角

(1)转动力矩：1200kN·m;

(2)测力方式：高负荷传感器测力；

(3)变形测量：高光栅式数字位移传感器/容栅测微传感器；

(4)工作活塞行程：0-300mm;
