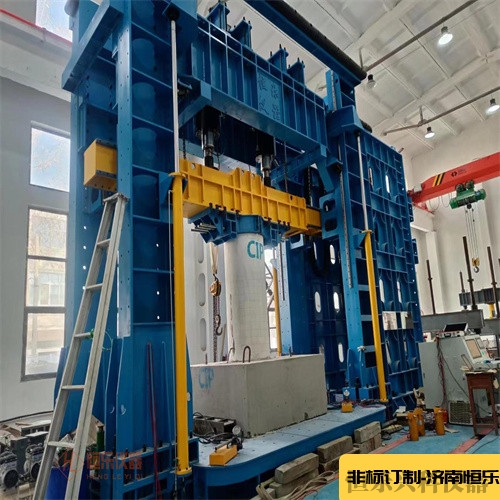

    大型多功能结构试验加载系统组成：多功能反力框架，静态电液伺服加载作动器；主机阀台及管路；控制系统；回字形加载框架；试验配套设备；数据采集系统。

一、多功能反力框架

1.1、主机采用框架结构，横梁通过液压自动升降装置以调整试验空间，主机立柱与上下横梁采用预应力锁紧，保证主机框架在拉压加载时不会产生间隙。

1.2、主框架zuida垂向压力：20000kN，zuida垂向拉力：6000kN；主框架水平向承载力：6000kN，拉4000kN。

1.3、试验空间：宽：5000mm（立柱内侧间距），深：3900mm，高5000mm(作动器底部至底座顶面) .

1.4、zuida载荷下（20000kN压力）主机框架的zuida变形1/1000。

1.5、主机框架外前后侧向环形支撑，整体zuida高度4000mm。

二、静态电液伺服加载作动器

2.1、20000kN垂向电液伺服加载作动器，zuida推力：20000kN，zuida拉力：6000kN；zuida行程：600mm (±300mm)；

2.2、主框架单侧水平向电液伺服加载作动器，zuida推力6000kN、拉力4000kN；zuida行程±400mm。

三、控制系统

3.1试验软件能进行单层和多高层建筑结构的整体结构拟动力试验和子结构拟动力试验，试验子结构可以取单个柱构件，也可以取单个楼层或多个连续楼层。

3.2软件具有试验数据可视化显示功能，试验过程中能够实时时程曲线、滞回曲线、数值显示及结构振动动画。
