多功能结构力学试验加载系统

       适用于土木工程相关专业本科学生进行教学实验及小型科研试验，可方便对钢结构柱，混凝土梁，钢结构桁架 等构件进行教学演示实验或结构性能试验！该系统设计精巧，采用自平衡理念设计， 安装时无需反力地槽。主要有主机、教学配件及配套软硬件等组成。

一、大型结构自平衡试验台

功能：主体采用装配钢构形式，可进行柱类、梁类、桁架类教学实验及科研试验；

1、反力系统总高5米，立柱净距3米；加载横梁与基座设计承载力500kN；

2、标配钢结构分配梁1根，长度1200mm，分配梁两端预留与专用固定铰支座和滚动铰支座的连接口；

（一）铰支座

A、分配梁专用铰支座，含固定铰支座和滚动铰支座，分别安装在分配梁的两端。

B、简支梁梁端铰支座，固定端铰支座受压承载力500kN，双向旋转角度±15°；滑动端铰支座受压承载力500kN，滑动行程±40mm；

（二）500kN静态作动器

1、作动器推力500kN，拉力300kN，行程200mm；

2、作动器尾部法兰连接，活塞杆端配万向受压球铰；

3、作动器标配高性能伺服阀。

4、作动器标配高精度柱式拉压力传感器；

（三）电液伺服油源

1、系统额定流量：3L/min；系统zuigao 压力：28Mpa；

2、采用低噪音高压齿轮泵，配有高压滤油器、安全阀和电磁溢流阀，保证液压系统安全工作；

3、配备风冷系统，作动器可同时带载连续工作大于7小时；

（四）电液伺服控制系统

1、组成：工控机、控制器、配套软件包、控制柜以及电缆线等；

2、采用单通道数字闭环运动控制器，以实现作动器的闭环位置和力控制，每个作动器对应一个控制通道，可实现各个作动器同步、异步加载控制；

3、控制系统不但可实现计算机对试验过程的自动控制而且还可通过计算机进行手动控制（开环与闭环可选）；

4、可实现液压加载系统与数据采集系统之间的数据实时交换，保证采集数据同步，支持力控制、位移控制加载方式，试验过程中可进行各加载模式的平滑切换；

三、悬臂浇筑预应力混凝土连续梁桥虚拟仿真试验系统

1、悬臂浇筑预应力混凝土连续梁桥教学软件一套，允许≥60点位使用，网络版，支持外网访问；

2、虚拟仿真试验含支架搭设、模板安装、混凝土浇筑、预应力安装、孔道灌浆、挂篮安装等预应力桥梁施工步骤演示；

3、试验场景支持360°自由漫游，可多角度观察试验设备及零件；

四、传感器。

A、一维位移传感器DT50 ，量程50mm，分辨率0.005mm/με，

B、一维位移传感器DT100 ，量程100mm，分辨率0.005mm/με，

六、焊接钢桁架，角钢焊接钢桁架，单榀梯形桁架，简支跨度1800mm，预留与简支梁铰支座的连接。

七、H型截面梁试件，截面为工字钢，总长1400mm；预留与铰支座的连接接口，铰支座安装中心距为1000mm。

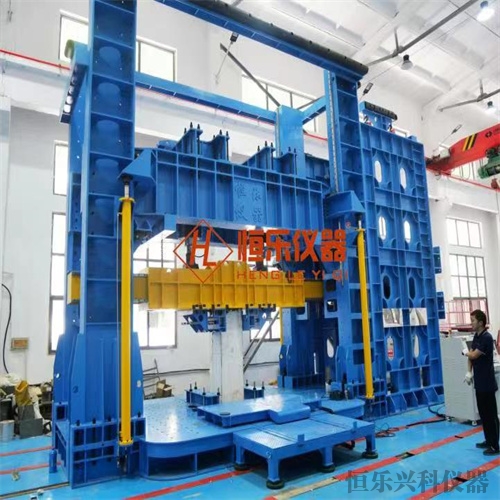

自平衡结构工程加载试验系统

主要功能：可以实现轴压试验、剪切试验、平行剪切试验、建研式加载试验；可以实现对梁、柱、框架、网架、剪力墙、节点等结构的加载；可以实现平行四连杆加载（建研式加载）试验，可以实现竖向加装主动零摩擦跟动；可以实现力边界条件和位移边界条件的耦合模拟为结构试验提供加载平台。本系统主要由反力架、传感器、检测系统等组成。
