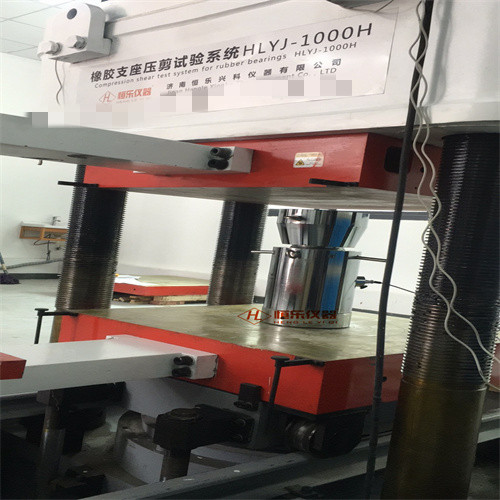

微机控制电液伺服静态压剪试验机

一、试验机功能：主要用于公路、铁路、桥梁、建筑板式橡胶支座、盆式支座、球型支座产品的力学性能、阻尼性能、橡胶支座大变形试验和检测。可进行抗压弹性模量试验、抗剪弹性模量试验、剪切试验（静态剪切）、极限抗压强度试验、摩擦系数试验、转角试验及公路、铁路桥梁盆式、球型支座的荷载试验的轴向压缩变形和径向变形的检测。

二、设备构成：剪力主机框架；1200kN静态水平剪切系统；5000kN垂向加载系统；微机控制伺服系统；500kN转角系统；伺服油源及管路系统。

三、作用：抗剪粘接性能试验、抗剪老化试验、磨擦系数试验、转角试验、极限抗压强度试验、竖向承载力试验、抗压弹性模量试验、抗剪弹性模量试验、水平承载力试验、板式橡胶支座、盆式橡胶支座，球型支座等相关性能试验；

四、技术参数：

1.主机：试验机zuida空间：900mm；主作动器：zuida负荷5000kN；立柱净距：800mm；负荷精度：百分之±1；工作活塞上升速度：0～30mm/min；压板尺寸：820mm；工作活塞zuida行程：80mm位移精度：百分之±1 F.S。

2.转角部分：转角作动器zuida转角顶出力:300kN；工作活塞推进速度：0～60mm/min（可调）；工作活塞zuida行程：150mm；位移精度：百分之±1 F.S。

3.水平作动水平作动器zuida水平剪切力：1000kN；示值 工作活塞推进速度：0～50mm/min（可调）；工作活塞zuida行程：190mm；位移精度：百分之±1F.S。

五、执行标准：

1）GB/T2611-2007《试验机通用技术要求》；

2）GB/T16826-2008《电液伺服万能试验机》；

3）GB/T 3722-92《液压式压力试验机》；

4）JJG139-2014《拉力、压力和万能试验机检定规程》；

5）GB/T20688.4-2007《橡胶支座第四部分：普通橡胶支座》；

6）TB/T1893-2006《铁路桥梁板式橡胶支座》；

7）TB/T2331-2004《公路桥梁盆式橡胶支座》；

8）JT/T4-2019《公路桥梁板式橡胶支座》；

9）JT391-2019《公路桥梁盆式橡胶支座》；

10)GB/T17955-2009《球型支座技术条件》。
