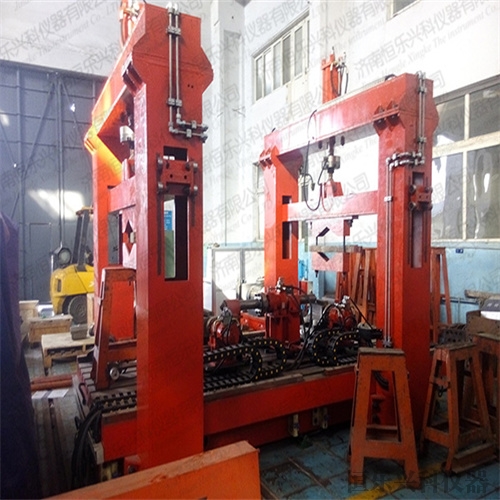

建筑预制构件承载力结构性能检验装置

建筑预制构件承载力结构性能检验装置

装配式预制件力学加载试验系统

建筑楼板检验试验系统

配式建筑预制构件力学加载测试台

装配式建筑预制构件承载力试验系统

      一、建筑预制构件承载力结构性能检验装置,主要用于对大型结构件、混凝土桥墩、钢结构柱、高性能柱、混凝土构件、钢管混凝土柱、混凝土立方体等长柱体试件的抗压强度、拉伸强度、弯曲强度等力学性能测试。采用油缸上置式结构，油缸采用双向可控制设计，即压缩、拉伸、弯曲功能。

二、技术参数

（一）自平衡反力架

1.反力架组成：由4根立柱，1只大型工作台，2根侧梁，1根主跨大梁，连接梁和斜撑等组成；

2.整机高强度设计，跨中zuida承载力3000kN，挠度l/1000；

3.试验高度可自动调整，带有自动升降、自动定位、自动锁紧功能；

4.zuida试样高度4000mm；能够完成梁、板、柱、十字节点、剪力墙等工件的测试。

（二）水平作动

1.zuida推力：2000kN，zuida拉力：2000kN；实现拟静力、拟动力、往复加载试验；

2.zuida行程：500mm；双作用结构；

3.内置高精度磁致伸缩位移传感器；

4.采用高精度力值传感器测量载荷；

5.示值误差，4%～100%FS 范围内，示值的±1%；

6.带有zuida推力2000kN、zuida拉力2000kN 的万向球铰1套，拉压力无间隙；

7.位移分辨力：0.001mm；

8.半刚性钢框架拟静力试验功能，半刚接横梁单根独立安装。

（三）垂直作动器

1. zuida推力：3000kN，zuida拉力1000KN，zuida行程200mm；实现拟静力和往复加载试验；

2.位移分辨力：0.001mm；

3.内置高精度磁致伸缩位移传感器；

4.采用高精度力值传感器测量垂向载荷；

5.示值误差，4%～100%FS 范围内，示值的±1%；

6.带有zuida承载压力3000kN，zuida拉力1000KN 的万向球头；前端压盘留有连接孔洞；

（四）控制器及软件

1.多功能力学加载控制系统软件及控制器一套，软件主要功能包括：恒应力控制、恒位移控制、恒变形控制，可设置一定的循环步骤。

2.实验步骤的结束条件，可选择：负荷值、位移值、变形值、应力值、应变值、载荷衰减率、负荷增量、位移增强、变形增量、应力增量、应变增量、衰减载荷值等，达到该条件后，自动停止实验，并自动记录数据和曲线。

3.控制方式：微机控制，带有半刚性钢框架拟静力试验功能，作动器、主体框架、钢框架、千斤顶、位移计，可用鼠标逐一单独点击，并拖动到zhoding位置进行安放。

4.带有剪力墙低周往复荷载实验功能，在软件中显示试验流程。

5.带有混凝土裂缝测宽、测深、混凝土内部缺陷功能，3大功能集于一体机。

      公司产品涵盖金属材料检测与非金属材料检测，品种达一百多个。土木工程类高校用到的：大型多功能结构试验系统、岩土工程试验系统、自平衡反力架、力学模型试验系统、电液伺服疲劳系统、高温高压应力腐蚀试验系统、千斤顶检定装置等。另有全系列产品：电子wanneng试验机系列；液压wanneng试验机系列；压力试验机系列；扭转试验机；弹簧试验机；冲击试验机、摩擦磨损试验机、钢绞线锚固松弛试验机；电缆绳索卧式拉力机系列；动静疲劳试验机系列、橡胶支座压剪试验机系列；大吨位力学加载压力机；飞机起落架检测系列；绝缘子检测系列；特殊定制大型试验系统。国家电网：风电叶片疲劳加载综合测试系统、风电机组叶片疲劳加载综合测试系统、风电叶片双轴疲劳加载系统、风电叶片面向旋转疲劳加载系统、风电叶片两点疲劳加载系统等。
