一、试验依据：
1、GBT 775.3-2006; 绝缘子试验方法 第3部分机械试验方法
2、GBT 1001.1-2003 标称电压高于1000V的架空线路绝缘子 第1部分 交流系统用瓷或玻璃绝缘子元件——定义、试验方法和判定准则
3、GBT 4056-2008 绝缘子串元件的球窝连接尺寸
4、GBT 19519-2004 标称电压高于1000V的交流架空线路用复合绝缘子--定义、试验方法及验收准则
5、GBT 22709-2008 架空线路玻璃或瓷绝缘子串元件 绝缘体机械破损后的残余强度
二、重要特点：

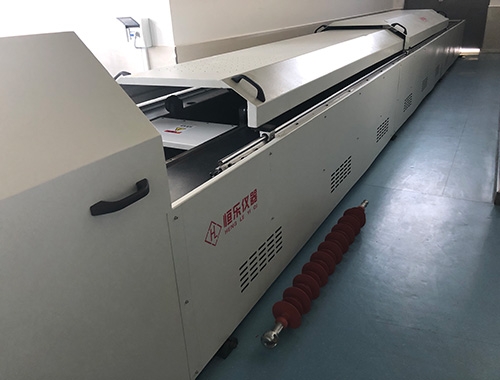

1、实现绝缘子的拉伸试验，检测绝缘子的力学性能。
卧式框架结构，高刚性、高稳定性的负荷机架。
2、穿销式空间调整结构,高强度、高精度定位销，快速定位。
3、伺服测控系统，自动、手动、定荷操作；载荷保持、应力-应变控制、循环控制及自编程控制等多种控制方式。
4、高精度测力器，线性宽，稳定性好，保证载荷的测力精度。
5、独特设计的安放、定位、调整机构。
6、双控双向液压油缸，快速试验，快速返回。
7、多重保护功能: 软件和硬件两级保护；试验力过载保护；过流、过压保护；液压缸限位保护；液压系统过载溢流保护；试样破断时安全保护/防护网；操作提示向导保护；试验结束自动保护。
8、测控系统：
8.1: 全数字闭环、多通道、多功能、易操作的HLXK-test 测控软件；实现试验力、试样变形、活塞位移和试验过程的闭环控制及等速应力、等速应变、等速试验力、等速位移、试验力保持、位移保持等控制功能；
绝缘子拉力试验机技术参数 | |||
序号 | 名 称 | 项 目 | 招标人要求值 |
1 | 电源电压等级 | 380V±10%、50Hz | |
油缸位置 | 卧式拉力试验机一段 | ||
额定力 | 1000kN | ||
准确度等级 | ISO 7500 0.5级或ASTM E4 | ||
行程 | ≥8000mm | ||
框架间距 | ≥700mm | ||
电压发生器 | 电压150kV（5-150kV电压连续可调） | ||
加载控制速率 | ≤0.1N/s | ||
位移控制速率 | ≤0.001mm/min | ||
2 | 控制系统 | 控制模式 | 手动阀控制与电液伺服2种控制模式 |
控制系统硬件 | 1. 手动阀控制； 2、微机控制电液伺服控制，数据采集系统分辨率不低于500000码 | ||
电脑 | I5处理器（主频≥2.5GHz），4G内存，2G独显，1T硬盘，19寸液晶显示器，满足运行的主板。 | ||
联锁保护 | 具有过载、超限、位置、断电、过速、过流、过压、欠压、过热、油压过低等保护功能且具有指示或者报警等安全保护方式 | ||
动作保护 | 紧急停止按钮 | ||
数据采集频率 | ≥1000 Hz | ||
闭环控制速率 | ≥1000 Hz | ||
力测量范围 | ≤4％～100％FS (全程不分档) | ||
恒速应力控制范围 | 满足GB/T 775.3-2006中机电破坏负荷试验、拉伸破坏负荷试验、GB/T 22709-200中残余强度试验、GB/T 1001.1-2003中机械试验相关要求 | ||
主油缸活塞加载恒速位移控制范围 | 0.5～300mm/min 位移测量分辨率：0.001mm | ||
3 | 软件 | 多功能测试程序 | 加载曲线设计 |
拉伸程序 | 拉伸过程设计 | ||
数据输出 | 自动计算各材料性能指标并绘制各种曲线 | ||
4 | 其他 | 夹具 | 10-60t盘式绝缘子装卡夹头、 绝缘子的配套连接金具含：球头、球窝 |
数据输出打印系统 | HP彩色打印机 | ||
